# 1. 介绍

在部署之前可以参考PolarDB-X的文档地址：https://doc.polardbx.com (opens new window)

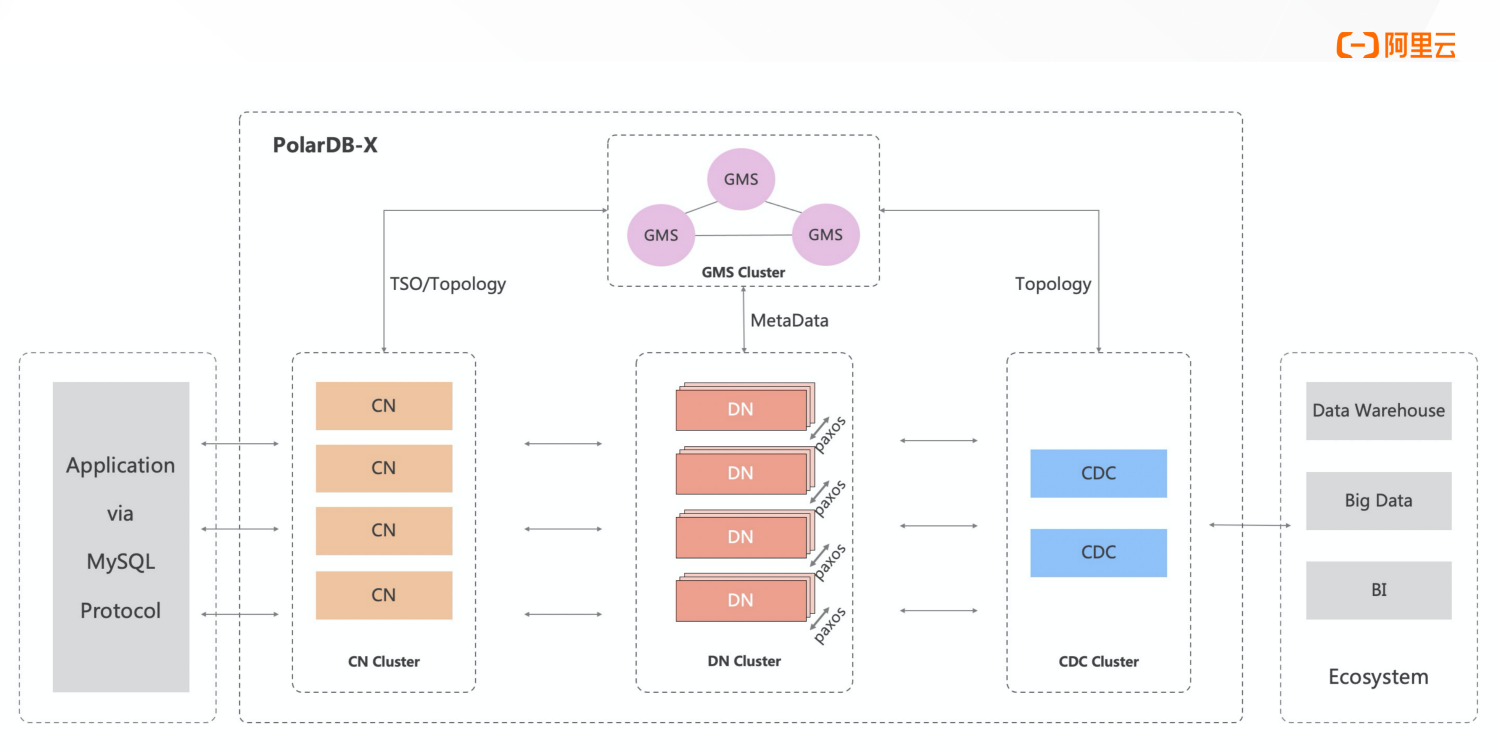

在正式部署前先来了解一下系统架构，PolarDB-X 采用 Shared-nothing 与存储计算分离架构进行设计，系统由4个核心组件组成。

# 2. PXD部署集群

通过 PXD 工具部署 PolarDB-X 数据库需要先安装 Python3 和 Docker。

快速入门：

docker run -d --name some-polardb-x -p 8527:8527 polardbx/polardb-x
mysql -h127.0.0.1 -P8527 -upolardbx_root -p123456

1
2

这种方式默认副本都是 1,就是一个 CN,DN,CDC,GMS。如果需要多副本的话，就使用 pxd ，k8s

# 2.1 安装 PXD

注意：推荐使用 virtual environment 安装 PXD 工具

python3 -m venv venv
source venv/bin/activate

1
2

安装前建议先执行如下命令升级 pip

pip install --upgrade pip

执行如下命令安装 pxd:

pip install pxd

注：部分国内用户从 pypi 下载包的速度较慢, 可以使用如下命令从阿里云的镜像安装：

pip install -i https://mirrors.aliyun.com/pypi/simple/ pxd

# 2.2 部署 PolarDB-X

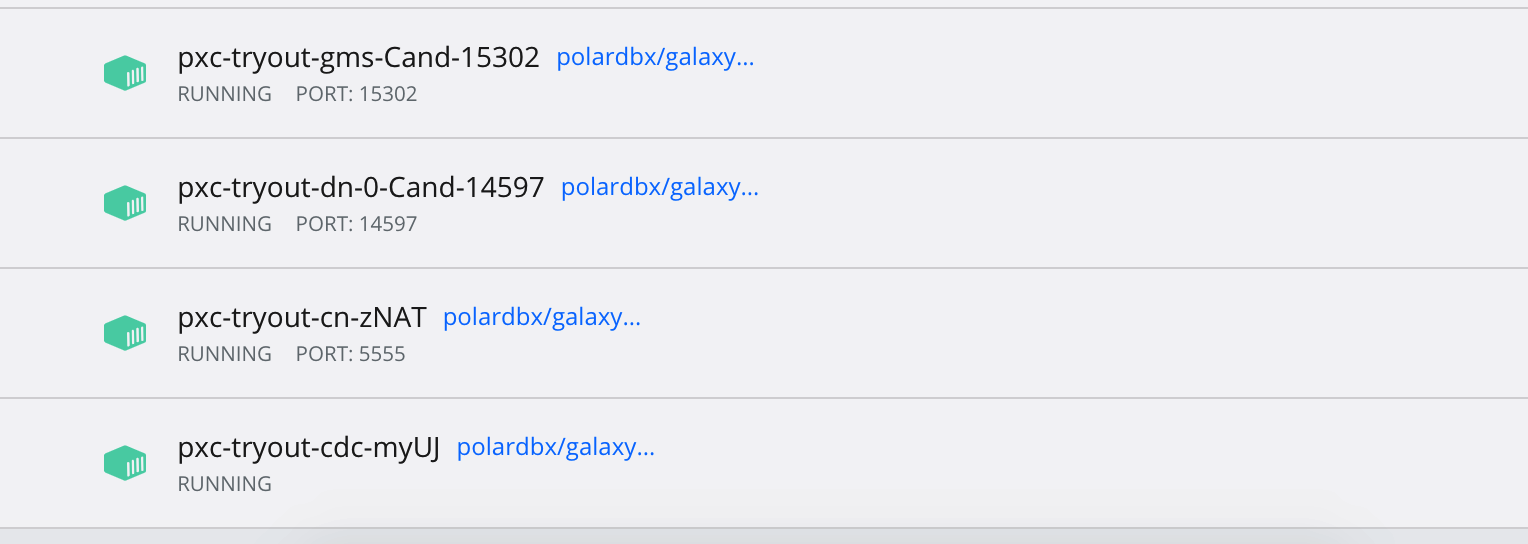

直接运行 pxd tryout 命令会创建一个最新版本的 PolarDB-X 数据库，其中 GMS, CN, DN, CDC 节点各 1 个：

 pxd tryout

您也可以指定 CN，DN, CDC 节点的个数以及版本，命令如下：

 pxd tryout -cn_replica 1 -cn_version latest -dn_replica 1 -dn_version latest -cdc_replica 1 -cdc_version latest

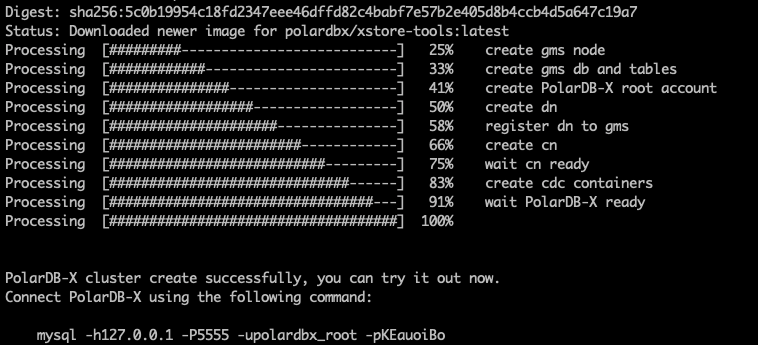

PolarDB-X 数据库创建完成后，会输出对应的连接信息:

Digest: sha256:5c0b19954c18fd2347eee46dffd82c4babf7e57b2e405d8b4ccb4d5a647c19a7
Status: Downloaded newer image for polardbx/xstore-tools:latest
Processing  [#########---------------------------]   25%    create gms node
Processing  [############------------------------]   33%    create gms db and tables
Processing  [###############---------------------]   41%    create PolarDB-X root account
Processing  [##################------------------]   50%    create dn
Processing  [#####################---------------]   58%    register dn to gms
Processing  [########################------------]   66%    create cn
Processing  [###########################---------]   75%    wait cn ready
Processing  [##############################------]   83%    create cdc containers
Processing  [#################################---]   91%    wait PolarDB-X ready
Processing  [####################################]  100%


PolarDB-X cluster create successfully, you can try it out now.
Connect PolarDB-X using the following command:

    mysql -h127.0.0.1 -P5555 -upolardbx_root -pKEauoiBo

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

注意：PolarDB-X 管理员账号的密码随机生成，仅出现这一次，请注意保存。

通过 MySQL Client 即可连接，执行如下 SQL 初步体验 PolarDB-X 的分布式特性。

# 检查GMS
select * from information_schema.schemata;

# 创建分区表
create database polarx_example partition_mode='partitioning';
use polarx_example;
create table example (
  `id` bigint(11) auto_increment NOT NULL,
  `name` varchar(255) DEFAULT NULL,
  `score` bigint(11) DEFAULT NULL,
  primary key (`id`)
) engine=InnoDB default charset=utf8
partition by hash(id)
partitions 8;
insert into example values(null,'lily',375),(null,'lisa',400),(null,'ljh',500);
select * from example;
show topology from example;

# 检查CDC
show master status ;
show binlog events in 'binlog.000001' from 4;

# 检查DN和CN
show storage ;
show mpp ;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 2.3 查看 PolarDB-X 状态

执行如下命令，查看当前环境的 PolarDB-X 列表：

pxd list

# 2.4 清理 PolarDB-X

执行如下命令，即可清理本地环境所有的 PolarDB-X：

pxd cleanup

以上就是用PXD在本地部署PolarDB-X 集群的过程。

# 3. 通过 K8S 部署

# 3.1 minikube

minikube (opens new window) 是由社区维护的用于快速创建 Kubernetes 测试集群的工具，适合测试和学习 Kubernetes。使用 minikube 创建的 Kubernetes 集群可以运行在容器或是虚拟机中，本节中以 CentOS 8.2 上创建 Kubernetes 为例。

注：如在其他操作系统例如 macOS 或 Windows 上部署 minikube，部分步骤可能略有不同。

部署前，请确保已经安装 minikube 和 Docker，并符合以下要求：

机器规格不小于 4c8g
minikube >= 1.18.0
docker >= 1.19.3

minikube 要求使用非 root 账号进行部署，如果你是用 root 账号访问机器，需要新建一个账号。

$ useradd -ms /bin/bash galaxykube
$ usermod -aG docker galaxykube

1
2

如果你使用其他账号，请和上面一样将它加入 docker 组中，以确保它能够直接访问 docker。

使用 su 切换到账号 galaxykube，

$ su galaxykube

执行下面的命令启动一个 minikube，

minikube start --cpus 4 --memory 7960 --image-mirror-country cn --registry-mirror=https://docker.mirrors.ustc.edu.cn

注：这里我们使用了阿里云的 minikube 镜像源以及 USTC 提供的 docker 镜像源来加速镜像的拉取。

此时 minikube 已经正常运行。minikube 将自动设置 kubectl 的配置文件，如果之前已经安装过 kubectl，现在可以使用 kubectl 来访问集群：

$ kubectl cluster-info
kubectl cluster-info
Kubernetes control plane is running at https://192.168.49.2:8443
CoreDNS is running at https://192.168.49.2:8443/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy
To further debug and diagnose cluster problems, use 'kubectl cluster-info dump'.

1
2
3
4
5

注意：minikube kubectl 子命令需要在 kubectl 的参数前加 "--"，如使用 bash shell 可以用 alias kubectl="minikube kubectl -- " 来设置快捷指令。下文都将使用 kubectl 命令进行操作。

现在我们可以开始部署 PolarDB-X Operator 了！

# 3.2 部署 PolarDB-X Operator

开始之前，请确保满足以下前置要求：

已经准备了一个运行中的 Kubernetes 集群，并确保
- 集群版本 >= 1.18.0
- 至少有 2 个可分配的 CPU
- 至少有 4GB 的可分配内存
- 至少有 30GB 以上的磁盘空间
已经安装了 kubectl 可以访问 Kubernetes 集群
已经安装了 Helm 3 (opens new window)

安装kubectl

curl -LO https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/bin/linux/amd64/kubectl

# 赋予可执行权限
chmod +x ./kubectl
# 移动到系统目录
mv ./kubectl /usr/local/bin/kubectl

# 或者直接
yum install kubectl -y

1
2
3
4
5
6
7
8
9

安装Helm3

执行如下命令，下载Helm3。

wget https://labfileapp.oss-cn-hangzhou.aliyuncs.com/helm-v3.9.0-linux-amd64.tar.gz
# 解压Helm3
tar -zxvf helm-v3.9.0-linux-amd64.tar.gz
# 移动到系统目录
mv linux-amd64/helm /usr/local/bin/helm

1
2
3
4
5

首先创建一个叫 polardbx-operator-system 的命名空间，

$ kubectl create namespace polardbx-operator-system

执行以下命令安装 PolarDB-X Operator。

$ helm install --namespace polardbx-operator-system polardbx-operator https://github.com/ApsaraDB/galaxy

查看 PolarDB-X Operator 组件的运行情况，等待它们都进入 Running 状态：

$ kubectl get pods --namespace polardbx-operator-system
NAME                                           READY   STATUS    RESTARTS   AGE
polardbx-controller-manager-6c858fc5b9-zrhx9   1/1     Running   0          66s
polardbx-hpfs-d44zd                            1/1     Running   0          66s
polardbx-tools-updater-459lc                   1/1     Running   0          66s

1
2
3
4
5

恭喜！PolarDB-X Operator 已经安装完成，现在可以开始部署 PolarDB-X 集群了！

# 3.3 部署 PolarDB-X 集群

现在我们来快速部署一个 PolarDB-X 集群，它包含 1 个 GMS 节点、1 个 CN 节点、1 个 DN 节点和 1 个 CDC 节点。执行以下命令创建一个这样的集群：

echo "apiVersion: polardbx.aliyun.com/v1
kind: PolarDBXCluster
metadata:
  name: quick-start
  annotations:
    polardbx/topology-mode-guide: quick-start" | kubectl apply -f -

1
2
3
4
5
6

你将看到以下输出：

polardbxcluster.polardbx.aliyun.com/quick-start created

使用如下命令查看创建状态：

$ kubectl get polardbxcluster -w
NAME          GMS   CN    DN    CDC   PHASE      DISK   AGE
quick-start   0/1   0/1   0/1   0/1   Creating          35s
quick-start   1/1   0/1   1/1   0/1   Creating          93s
quick-start   1/1   0/1   1/1   1/1   Creating          4m43s
quick-start   1/1   1/1   1/1   1/1   Running    2.4 GiB   4m44s

1
2
3
4
5
6

当 PHASE 显示为 Running 时，PolarDB-X 集群已经部署完成！恭喜你，现在可以开始连接并体验 PolarDB-X 分布式数据库了！
